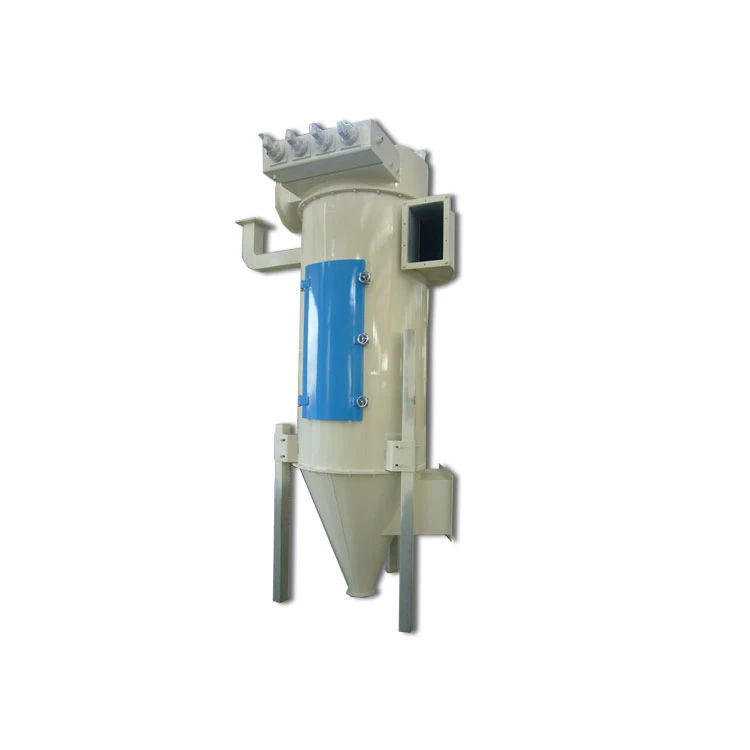

گرد و غبار TBLMY گرد و غبار

سیستم گرد و غبار

TBLMY فشار بالا جت فیلتر گرد و غبار جمع آوری

امکانات: با پاکت های فیلترینگ تخت، ساختار فشرده و ردپای کوچک.

کاربرد: جمع آوری گرد و غبار در انتقال تجهیزات.

کار فشار هوا: 0.2-0.4 MPa

مساحت فیلترینگ (اختیاری): 5.6m², 10.5m², 17.5m², 25.2m², 36.4m², 53.2m², 75.6m², 109.2m².

کاربرد و انطباق پذیری

TBLMy جت فیلتر گرد و غبار جمع آوری متعلق به کیسه نوع ، کم فشار معکوس جت هوا ، تکانه گرد و غبار جمع آوری ، برجسته شده توسط عملکرد قابل اعتماد ، جمع آوری گرد و غبار با کارایی بالا ، غلظت تخلیه کم ، عامل آسان و تعمیر و نگهداری. برای کنترل گرد و غبار در صنایع غلات و فرآوری خوراک، ماشین آلات، متالورژی، مصالح ساختمانی و سیمان، و تمیز کردن گرد و غبار یا بازیافت و فیلترینگ در جمع آوری مجرای انتقال پنوماتیک یا آسپیراسیون قابل اجرا است.

ویژگی

این محصول از گرد و غبار گرد و غبار گرد و غبار چرخند برجسته شده است. هوای حاوی گرد و غبار به طور مماس وارد جعبه می شود و با گردان از هم جدا می شود؛ گرد و غبار بزرگ به اندازه اولا حل و فصل, گرد و غبار به اندازه کوچک است از طریق آستین فیلتر فیلتر به طوری که برای بهبود زندگی خدمات آستین;

یک مکانیزم نصب و پیاده سازی سریع تولید شده با تکنولوژی ثبت اختراع برای آستین پارچه ای برای بهبود محیط عمل و کارایی کار قابل اجرا است؛

شیر سلنوئید نوع TDFD برای نصب و پیاده شدن به راحتی به تصویب رسید و برای آن یک شیر سلنوئید اسپری چند آستین در یک زمان می تواند تحقق;

ابزار کنترل تکانه نوع TKZM برای آن تنظیم چند مدار با قابلیت تنظیم خوب، دقت و عملکرد پایدار قابل تحقق است اتخاذ شده است.

مکانیسم های تخلیه گرد و غبار پایین مخروطی و مسطح وجود دارد، به طوری که برای بهینه سازی مکانیسم تخلیه گرد و غبار با پایین مسطح.

ولتاژ ورودی شیر سلنوئید: DC 24 V, جریان: 0.8 A~1A, محیط کار: -10 درجه سانتی گراد~ 50 درجه سانتی گراد, رطوبت نسبی ≤85٪, رسانه های کاری: هوای پاک, فشار کار منبع هوا: 0.5 MPa ~ 0.7Mpa.

ولتاژ کار قفل هوا باید AC 380 (1±5٪) V, و مواد باید با ناخالصی فیبر و مواد جامد بزرگ مخلوط نمی شود.

فشار منبع هوا برای حذف گرد و غبار باید 0.5 MPa ~ 0.7MPa، اگر در مورد خاص استفاده می شود، فشار می تواند پایین تر از 0.5MPa؛

مقاومت گرد و غبار جمع آوری: P<>

کارایی گرد و غبار جمع آوری: η≥99.5٪;

فیلتر کردن سرعت هوا: ≤4 (m/min);

مشخصات آستین فیلترینگ: Φ140×1600, Φ140×2000, Φ140×2400 (میلی متر)

اصل عملیاتی و ویژگی های اجزای اصلی

جعبه فوقانی

جعبه بالایی جزء جمع آوری هوای پاک فیلتر شده است که با یک خروجی هوا در بالا تکمیل شده و شامل یک دستگاه جت هوایی در آن است. در هنگام باز کردن پوشش بالای جعبه بالا، دستگاه جت هوایی را می توان بررسی و جایگزین کرد (به طور معمول غیر ضروری است).

جعبه میانی

جعبه میانی یک جزء برای فیلتر کردن هوای ورودی حاوی گرد و غبار و همچنین برای حل و فصل ذرات گرد و غبار بزرگ است؛ بالا با جعبه بالا متصل است، پایین با جعبه پایین متصل است، و یک دستگاه آستین فیلتر در آن وجود دارد. یک درب بازرسی بر روی جعبه وجود دارد، که می تواند برای بازرسی و جایگزینی آستین فیلترینگ باز شود.

جعبه پایین (پایین تخت —— جعبه پایین تر، پایین مخروطی ——پناهگاه)

جعبه پایین جزء تخلیه گرد و غبار و مجهز به یک دستگاه تخلیه گرد و غبار در آن است. قسمت پایینی دارای خروجی گرد و غبار است که با قفل هوا متصل است. یک منهول در کنار جعبه پایینی وجود دارد و برای بازرسی دستگاه تخلیه گرد و غبار و اضافه کردن روغن روغن کاری در هنگام باز کردن آن استفاده می شود. گرد و غبار از طریق پناهگاه مخروطی به وسیله گرانش گرد و غبار تخلیه می شود، به طوری که گرد و غبار را می توان در امتداد سطح مخروطی جمع آوری و تخلیه کرد.

پارامترهای فنی
