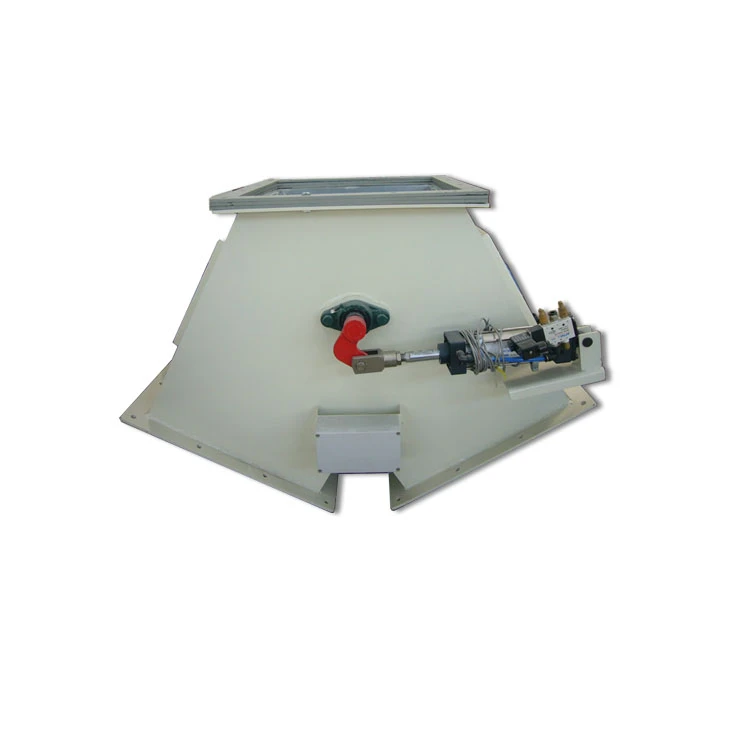

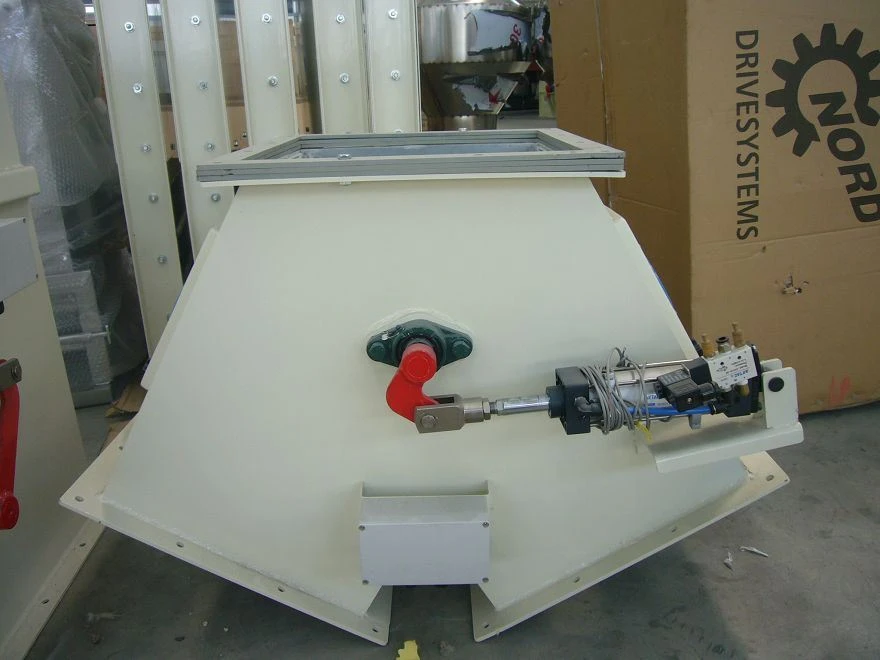

دیورتر مربع برقی سری TBDD
ساختار ساده و فشرده، نصب آسان
در حال اجرا ایمن و قابل اعتماد، تعمیر و نگهداری کم
دهانه های 30 درجه و 45 درجه موجود است
مساحت دهانه از 100*100 تا 500*500 سانتی متر متغیر بود2
علائم ایمنی و توضیحات
علائم ایمنی زیر برای یادآوری به مشتریان برای اطمینان از ایمنی پرسنل و ماشین در هنگام کار بر روی محفظه برچسب گذاری شده است و تمام قوانین عملیاتی باید به شدت رعایت شود.
علامت ایمنی "مراقب آسیب ناشی از ماشین باشید" در ورودی و خروجی یادآوری می کند که قبل از اتصال کامل تجهیزات به سیستم، دستگاه را برای راه اندازی و کار راه اندازی نکنید.
پارامتر فنی
مورد | مدل سیلندر پنوماتیک | فشار کاری | سوئیچ مغناطیسی | محور نظری | تنش نظری | ظرفیت |
TBDQ20 * 20/45 درجه | DNCB-50-250-PPV-A | 0.6-12 | SM 1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ20 * 20/30 درجه | DNCB-50-200-PPV-A | 0.6-12 | SM 1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ25 * 25/45 درجه | DNCB-50-250-PPV-A | 0.6-12 | SM 1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ25 * 25/30 درجه | DNCB-50-200-PPV-A | 0.6-12 | SM 1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ30*30/45 درجه | DNCB-50-250-PPV-A | 0.6-12 | SM 1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ30 * 30/30 درجه | DNCB-50-200-PPV-A | 0.6-12 | SM 1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ40 * 40/45 درجه | DNCB-63-250-PPV-A | 0.6-12 | SM 1-8-K2.5-E | 1870 | 1682 | 300 |
TBDQ50*50/45 درجه | DNCB-63-250-PPV-A | 0.6-12 | SM 1-8-K2.5-E | 1870 | 1682 | 500 |
TBDQ60*60/45 درجه | DNCB-63-250-PPV-A | 0.6-12 | SM 1-8-K2.5-E | 1870 | 1682 | 700 |
TBDQ80 * 80/45 درجه | DNCB-80-250-PPV-A | 0.6-12 | SM 1-8-K2.5-E | 3016 | 2721 | 1000 |
توجه داشته باشید:رانش نظری بالا و کشش نظری بر روی فشار اتمسفر 6 بار محاسبه می شود.
